Téma: Lanove bagry
Autor
Správa
15. október 2013 12:28:49

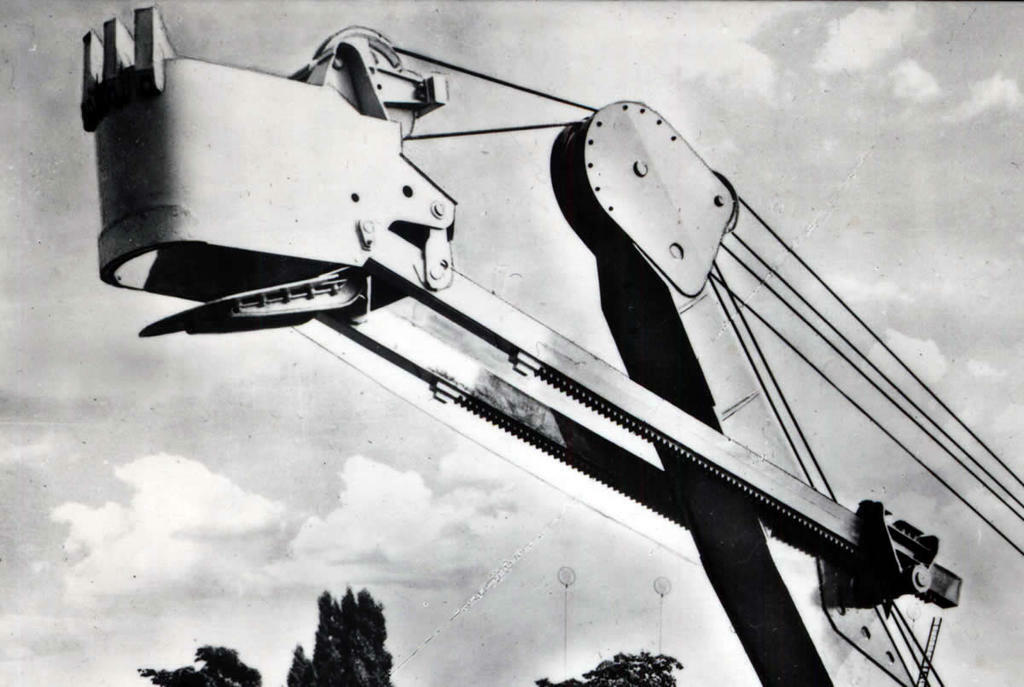

Ahoj, prosim nemel by nekdo z Vas (idealne detailni) fotky vyskove lopaty... treba z podkrusnohorskeho muzea nebo i odjinud - proste vyloznik pouzivany na RY-1 ci 151?
Moc by me to pomohlo. Predem diky
15. október 2013 13:02:39
Problém s motorem vyřešen a jede se dál – další dvě videa s neutuchajícím Radkem Kolomým a jeho D-500. Finále prý bude jaře. Moc se těším.
16. október 2013 07:50:23
...to sú dobré správy z Mladějova!
16. október 2013 07:51:33
Viktor Vacak: pozri moje príspevky z 29.10.2010 - tam sú výkresy.
16. október 2013 12:21:20
To je paráda, finále se blíží, práce se dostaly do zajímavější a zábavnější fáze...
Myslel jsem si, že se motor bude startovat stlačeným vzduchem, jako u podobného bagru, který jsem si prohlížel s tehdy malými syny v lomu u Velimi u Kolína někdy v první půli 90 let.
Stroj mi připadal ještě větší než tento, byl už několik let mimo provoz, a už se na něm podepsali vandalové.
Kde potom skončil, nevím.
Pracoviště strojníka mi připadá jako zvláště rafinovaný posilovací stroj na celého člověka, v létě, když pálilo celý den slunce, to muselo být něco, z takových pracovních podmínek bychom dnes byli asi trochu otřeseni.
Snad ještě chybí přepážka kabina/strojovna, nebo alespoň kryty na otáčejících se dílech?
Takhle je to hodně drsný.
Termín prvního veřejného představení se doufám včas dozvíme, bude to velká sláva...
Tempo renovace mi připadá téměř závratné, to navařování a vybrušování po jednom zubu muselo být nekonečné.
21. október 2013 10:59:09
Dobrý deň.
Pracujem ako bagrista a vo svojom voľnom čase sa venujem stavbe stavebných strojov na dialkové ovládanie. Veľmi ma zaujali staré lanové bágre a chcel by som si zostrojiť takýto model v mierke 1:14 ,ktorý by bol plne funkčný. Chcel by som vás totuto cestou požiadať ak je to možné o zaslanie nejakej dokumentácie k lanovému bágru. Najlepšie aby sa tam nachádzali všetky rozmery. A záujem mám hlavne o taký ktorého plošina nebola kovová ,ale bola drevená a pásový podvozok.
Budem vďačný za všetky informácie.
Ďakujem. S pozdravom Martin
21. október 2013 11:54:28
Ahoj Martin, máš aj vyhliadnutý konkrétny typ stroja?
21. október 2013 16:13:13
Zdravím,to mi připomnělo,že nedávno jsem náhodou zabrousil sem...mrkněte,třeba vám to k něčemu bude....
http://www.modelforum.cz/viewtopic.php?f=151&t=39031&start=255
21. október 2013 20:04:19
Ahoj všetci.
Nemám konkrétne vyhliadnutý typ lanového bágra. Jedná sa o to aby som tam našiel komplet popis , rozmery a možno aj vedenie tých lán. Chcel by som aby to bol báger ,ktorý mal drevenú plošinu, skrátka nejaký fakt starý báger a ak by nebol pásový mohol by byť aj na železných kolesách. Budem veľmi vdačný za všetky podklady a fotky.
Modely ,ktoré stavám teraz nie je problém, napíšem predajcovi a pošlú mi celé PDF ,alebo ho najdem na nete. No mať takúto krásu vo svojej zbierke medzi novými bágrami by bola fakt pecka.
22. október 2013 10:38:48
No Martin, ono to také jednoduché s dokumentáciou starých strojov nie je. Výkresová dokumentácia v takom spracovaní, ako Ty žiadaš/prosíš, sa voľne na internete nájde asi ťažko, ak vôbec. Ja sa lanovými rýpadlami zaoberám asi 4 roky, myslím, že web mám "prelezený" do značnej miery, na nič podobné som nenatrafil. Sú modelári, ktorí zhotovili parádne kúsky - buď mali šťastie a nejaké výkresy zdedili, alebo zohnali staré katalógy ND a merali a počítali a kreslili... a stavali. Najlepšie sú na tom takí, ktorí majú možnosť merať priamo na stroji - v múzeu a pod., čo na Slovensku nehrozí. Ak teda aj niekto niečo má, bude chcieť za to asi dosť € alebo $.
Prejdi pozorne celé toto vlákno a zistíš, kde najbližšie máš možnosť obhliadnuť starý lanák - aj keď nie s drevenou nadstavbou.
Na inšpiráciu:
http://www.finescalerr.com/smf/index.php?topic=693.285
http://www.die-feldbahnsinnigen.de/forum/viewtopic.php?f=13&t=678
http://www.forum.rctrucktrial.cz/viewtopic.php?f=9&t=856
http://craftsmanshipmuseum.com/JBrown.htm
To, čo som Ti napísal, Ťa nemá odradiť, ale pripraviť na to, že výkresy, podľa ktorých by si priamo staval model (to zn. v mierke, s patričnými zjednodušeniami mechanizmov ap.) si asi budeš musieť nakresliť sám - po zvolení vhodnej a dostupnej predlohy.
23. október 2013 09:37:33
Ďakujem. Všetko som to preštudoval. Ten model Marion je fakt perfektný. Podklady som ktomu žiadne nenašiel ale tu na fore som našiel nejaké rozmery lanových bágrov tak sa asi odpichnem od toho a nebude drevenná plošina a báger bude pásový. Ak by mal niekto nejaké podklady bol by som rád ak by mi sem dal. Chcel by som zostrojit lanový báger ŠKODA.
Ďakujem
23. október 2013 13:20:04

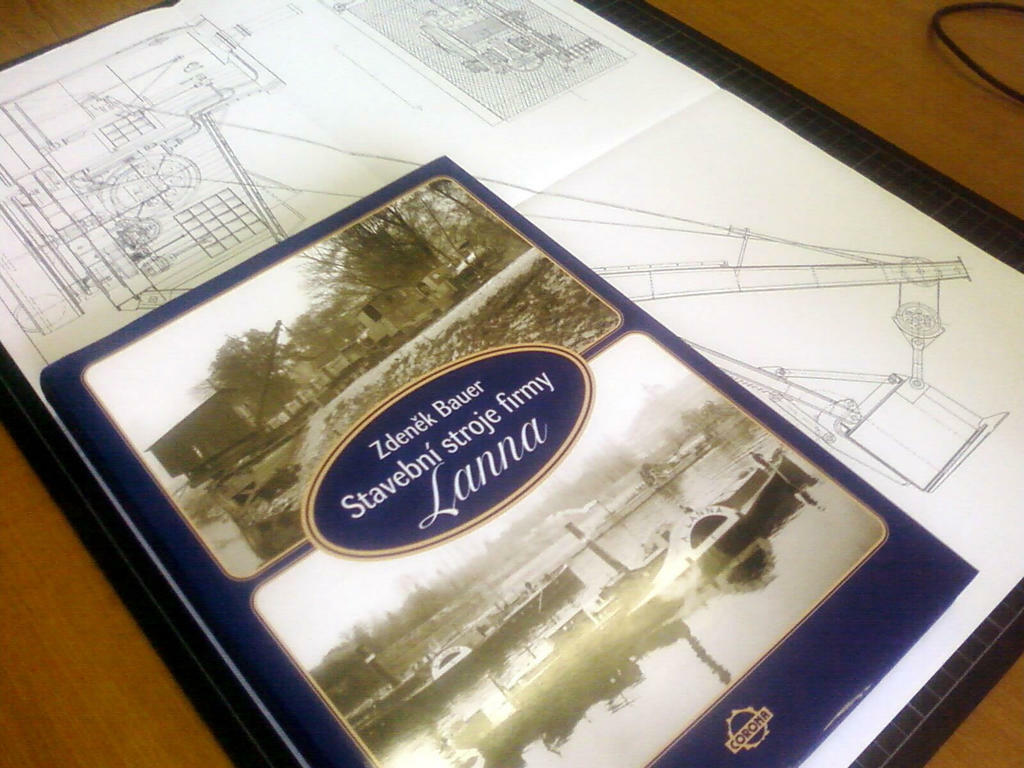

Zdravím pánové. A co třeba rypadlo Škoda z roku 1923? V knize Stavební stroje firmy Lanna od pana Bauera byl přiložen jeho bokorys a půdorys.
http://corona-knihy.eshop-zdarma.cz/index.php?s=product&id=45
Pokud potřebujete další obrázky nebo byste rád jinou škodovku, pak mohu doporučit návštěvu archivu Škoda v Plzni, kde si můžete vybrat z mnoha skvostů a jejich nákresů.
23. október 2013 16:22:41
Ahoj Martin,
aj to je jedna z možností, ako píše pán Hájek.
A môžeš Martin, prosím Ťa, zverejniť niečo zo svojej doterajšej tvorby? Buď na tomto fóre http://bagry.cz/cze/forum/modely/...ly_stavebnich_stroju/%28offset%29/80 , alebo daj link, ak si aj na nejakom čisto modelárskom fóre.
Ak si zvolíš reálnu predlohu, možno by sme sa vedeli dohodnúť na nejakej spolupráci - z mojej strany by to mohlo byť spracovanie výkresov na PC...
23. október 2013 19:05:41
Zdravím, chcel by som sa spýtať,resp. poprosiť o radu, študujem na VUT fakultru strojního inženírství a moja bakalárska práca je na tému lanové rypadlá Ako som tak čítal tak ste parádne zbehnutí v danej téme, no nemáte nejaké odporúčania čomu sa venovať? Resp. kam sústrediť pozornosť? Cvekl Zdeněk, Kollář Jaroslav: Univerzální rýpadla- tu knihu som nasiel v antikvariate tak som si ju rovno objednal, no nemáte niekto nejaký nápad ktorému sa venovať? Mám volnú ruku čo sa týka histórie aj všetkého a rád by som tam vtesnal aj tie úplne prvé lanové autobagry, a okolo roku 1960 bol jeden zaradený aj do armády na podvozku tatra samozrejme,neviete o ňom niekto niečo?
Ďakujem pekne
23. október 2013 19:51:57
Dal som tam zopár fotiek. Komatsu PC 1250-7 je pred dokončením. Rozrobený mám CAT 365, Komatsu E 930 dumper, D 575-3 Super Dozér Komatsu, WA 1200-3 kolesový nakladač Komatsu a Komatsu PC 8000. Všetko je v mierke 1:14. Dáva mi to dosť zabrať lebo nie su to práve malé stroje. Báger KOMATSU PC 1250-7 má váhu 35Kg. Hydrauliku z tlakom do 65Bar nastavenú na 30Bar. Je tam 5 piestnic a troj cestný rozvádzač.
25. október 2013 17:07:40

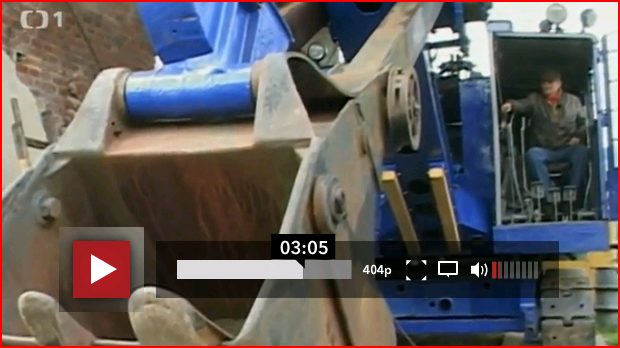

Pan Benda mě upozornil na pořad České televize z Mladějova. Je v něm i D-500 (nikoliv D-50, jak říká paní redaktorka) s Radkem Kolomým:
http://toulavakamera.ceskatelevize.cz/article.asp?id=4214
28. október 2013 22:39:56
Viktor Vacak - mám aktuálne foto Ry-1/Ry-151 z PTM od kámoša z Prahy.
Martin Maloch - ak sa chceš zaoberať históriou lanových rýpadiel všeobecne, možno by som Ti vedel pomôcť. Ak sa chceš zamerať na detvianske stroje, dám Ti kontakt na zainteresovaného človeka.
Pre oboch pánov: keďže tu nefungujú súkromné správy a ak máte záujem, poprosíme p. Hájka o sprostredkovanie emailovej adresy.
10. november 2013 23:09:32
Rád by som históriu ako takú a chcel by som nájst nejake informácie o tých kráskach vojenských čo tu boli už fotene na tej prehliadke, ale to skúsim mám aj kontakty na Univerzitu obrany v Brne aj tam sa poiformovať. Medzitým môžem na Vás nejaký kontakt alebo niečo? Alebo napíšte Vy mne kedykoľvek Vám to bude vyhovovať a keď budete mať čas ja z Vás budem ťahat nejaké info matlocko@gmail.com
03. január 2014 19:48:58
Dva staré filmy. Prvý je zujímavý "iba" do 3. - 4. minúty
druhý takmer celý:
Škoda, že je cez obrazovku vodoznak
![sad](/share/icons/sad.gif)
09. január 2014 18:06:04
Neuvěřitelné se stalo skutkem a příští týden, po dlouhých letech napjatého očekávání, jde kniha pana Kolomého Historický vývoj lopatových rýpadel do tisku! Tisknout ji bude brněnská tiskárna Helbich a následně ještě musí projít v Národním technickém muzeu procesem schvalování prodejní ceny (v plánu je její stlačení pod 200 Kč). Pokud vše dobře půjde, měla by jít kniha do prodeje začátkem února. Náklad je 600 výtisků. Už se moc těším, až ji budu mít v rukou. Obálka vypadá nááádherně!
09. január 2014 18:32:28
Tak konečne bude ÚNOR VÍTĚZNÝ !!!!!!!!!!!
Distribuovať a predávať bude NTM?
09. január 2014 19:48:39
Ano, konečně bude Půjde to přes NTM, buď zakoupením přímo v muzejní prodejně anebo e-mailem.
24. január 2014 10:55:07
Ahoj Tibore, mohl by si me prosim kontaktovat na mail kubavavera@seznam.cz? Dík KubaV.
24. január 2014 20:17:22
Objednávky na knihu má v NTM na starosti pan Makovský, kontakt:
vladimir.makovsky@ntm.cz
220 299 188
27. január 2014 10:03:59
Mám velký zájem koupit model lanového bagru Bucyrus 495 (výrobce modelu TWH), měřítko 1:50, kteroukoliv modifikaci, která se prodávala, viz: http://www.twh-reviews.co.uk/inde...ID=bucyrus&contentID=bucyrus-495 (v případě možnosti výběru nejvíc stojím o tuto modifikaci: http://www.toyshop.cz/10/4775/Bucyrus-495HR)
Telefon: (+420)604133961
Zde je vidět skutečný stroj při práci:
nebo z pohledu strojníka:
Tyto bagry nakládají největší dumpry, jako jsou Liebherr T282 (T284), Caterpillar 797 nebo Terex UnitRig MT6300AC, s nosností 363 tun. Dnes je ovšem tento typ laňáku vyráběn již pod značkou Caterpillar 7495, protože tradiční americká firma Bucyrus (její parní bagry kopaly už Panamský průplav) byla koupena Caterpillarem (za téměř 9 miliard dolarů), takže nyní vypadá tento bagr takto:
27. január 2014 21:46:45
Skúšali ste to tu, Bohumile?
http://www.ebay.com/itm/Bucyrus-4...ast_Vehicles&hash=item3a8a845f79
28. január 2014 20:52:24
drobeček
29. január 2014 19:34:59
Pane Tibore,
děkuji za tip, koukal jsem vícekrát i tam. Většinou je prodejce z USA. Cena už i tak je dost vyšrubovaná, doprava z USA by vzala další 3 tis. A výsledkem může být polámaný model v krabici. Jeden kolega takhle dopadl a zrazoval mne od toho. Ale již se mi ozval zájemce z tuzemska s velmi solidní cenou a možností osobního převzetí, takže to využiji, i když to není ta úplně mnou favorizovaná modifikace modelu. Ale to nevadí, koupím ho. A za zprostředkování jsem vlastně vděčen tomuto skvělému portálu o bagrech!
29. január 2014 20:13:14
Ten drobeček Romana Prchala je hezký. Je to výkonem srovnatelný stroj jako zmiňovaný Bucyrus 495, ale konstrukce výložníku je poněkud odlišná. Bucyrus ji má víceméně shodnou jako naše elektrické UNEXy (E303). Akorát kapacita lopaty je nejmíň 10x vetší (do 60 kubíků).
Ovšem velmi svéráznou konstrukci výložníku má typ M-204 od americké firmy Marion, viz:
a viz:
Existuje i jeho model, viz na těchto stránkách: http://www.heavyequipmentforums.c...thread.php?17689-Marion-204-M-shovel
Škoda, že se již nic takového nevyrábí. Firmu Marion schramstla ještě před koncem tisíciletí firma Bucyrus, kterou nedávno zase spolknul Caterpillar. A že to nebyla firma ledajaká! Stejně jako parní bagry Bucyrus Erie, i Marion bagry kopaly už Panamský průplav (údajně jich tam bylo nasazeno celkem přes stovku, Bucyrus z toho snad 77 kusů, Marion zbytek).
Po 2. světové válce se firma Marion s firmou Bucyrus předháněly, která vytvoří větší skrývkový lanový bagr pro americké uhelné doly (Ohio, Illinois). Bucyrus vyrobil legendární dragline Big Muskie, s objemem vlečného korečku téměř 170 kubíků (již jsem zde na něj dával odkaz). Marion triumfoval s laňákem s vrcholovou lopatou o objemu skoro 140 kubíků, typ Marion 6360, zvaný the Captain, vysoký přes 60 metrů. Žádné rozumné video jsem k němu nesehnal, tak aspoň instruktivní obrázky zde: http://prikol.bigmir.net/view/113981/
Firmy Marion a Bucyrus soutežily i o zakázku postavit pásový podvozek pro přepravu raket a raketoplánů na americkém mysu Canaveral. Nakonec podvozky postavil Marion, všimněte si, že v principu jde o podobný podvozek jako měl skrývkový laňák The Captain:
29. január 2014 20:27:10
Kdo chce, může si koupit i propracovaný model největšího lanového bagru na světě, o kterém se zmiňuji výše, The Captain, v měřítku 1: 87: https://www.zyconmodels.com/ocart...te=product/product&product_id=28
Za pozornost ovšem stojí i cena.
CCM udělala před časem i model toho největšího dragline Big Muskie, ten je ještě "finančně náročnější" (ca 8000 dolarů), ale je to pohledný mazlíček, viz např.: http://87thscale.proboards.com/thread/1805?page=1
01. február 2014 11:31:38
RY160 typu bager existoval?
01. február 2014 14:39:31
V literatúre mne dostupnej som o type RY160 nič nenašiel. Google našiel zmienku o type RY160 - teda ak máme na mysli iba lanové rýpadlá - tu: http://www.baumaschinenbilder.de/...sid=a21fe9d9870f25a7229a543118fe2c3c (príspevok od Diggerman54 z 2. 1. 2006, ale či sa Diggerman nemýli?!)
Bagr DH431, prosím Ťa, odkiaľ máš Ty náznak o type RY160?
01. február 2014 14:53:50
Tiež som tam našiel.
ČKD Slaný vyrába, aké typy?
04. február 2014 19:29:01
04. február 2014 19:34:08
05. február 2014 17:04:58
Ahoj Romane. Díky za videa. Mám dotaz na to první, kde je Jamal a lanový Unex E-302. Nevíš náhodou, kde to bylo točené?
05. február 2014 17:32:20
nevim našel jsem to na netu
05. február 2014 19:29:28
Pane Hájku,
už to video zde někdo zveřejnil dříve, ale nevzpomínám si kdo, ale mělo by to viset někde k tomuto tématu z dřívější doby.
05. február 2014 21:11:52
Toto video vkladal David Němeček 8. 8. 2011
