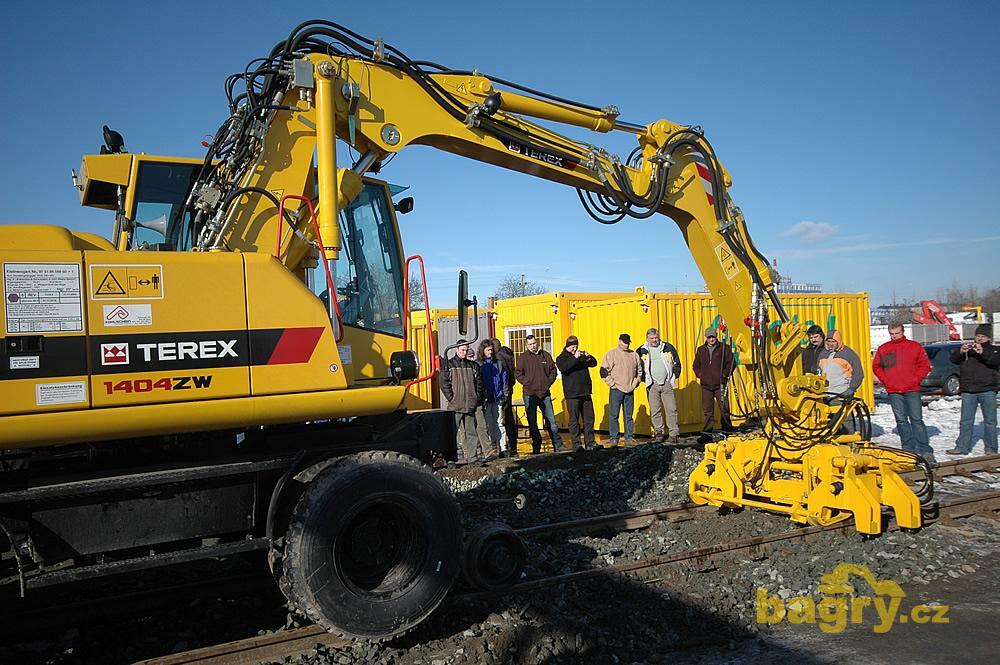

Podbíječka Windhoff AST 8 na dvoucestném rypadle Terex 1404 ZW

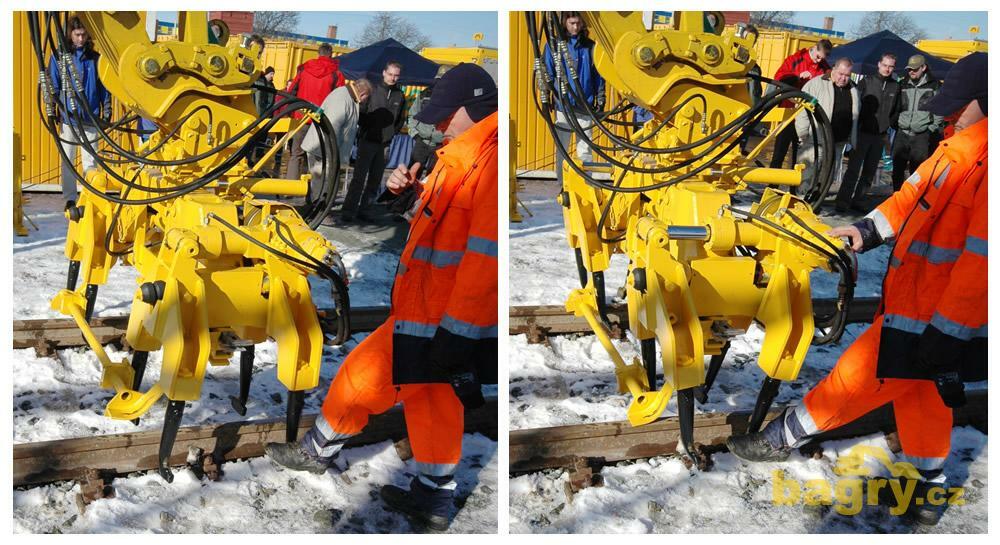

Podbíječka Windhoff AST 8 - hydraulické nastavení rozteče

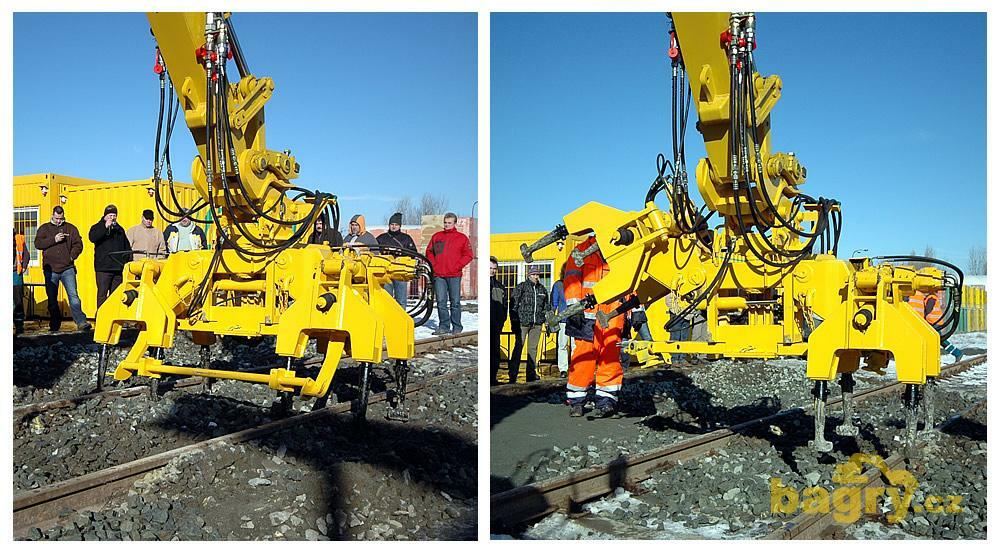

Podbíječka Windhoff AST 8 - hydraulické nadzvednutí jedné poloviny pro práci na výhybkách
Zajímavým zařízením pro dvoucestná rypadla je podbíječka.
Úkolem podbíječky je zhutnění štěrku pod pražci a někdy i přizvedávání kolejí. Na obrázcích vidíte německou podbíječku Windhoff AST 8, jejíž pracovním zařízením je osm kladívek, které se zaboří do štěrku a svou vibrací zhutňují podloží pražců. Při zhutňování podloží na výhybkách je možno levou či pravou polovinu podbíječky s kladívky hydraulicky vyklopit vzhůru.
Při vibraci kmitají pouze čtyři kladívka umístěná blíže k rypadlu, přední čtyři kladívka jsou v klidu. Kmitání kladívek způsobují excentrické hřídele stranových hydromotorů; spojovací prvek mezi excentrem a rameny kladívek tvoří vodorovně umístěné hydraulické válce. Jejich úkolem mimo tohoto mechanického propojení je hydraulické ustavení rozteče mezi přední a zadní řadou kladívek.
Podbíjecí zařízení je náročné na přídavné hydraulické okruhy rýpadla. Využívá všech běžných okruhů (pro kladivo, pro svahovku/otoč drapáku) a navíc potřebuje další zvláštní okruh uzpůsobený podbíječce.
